今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

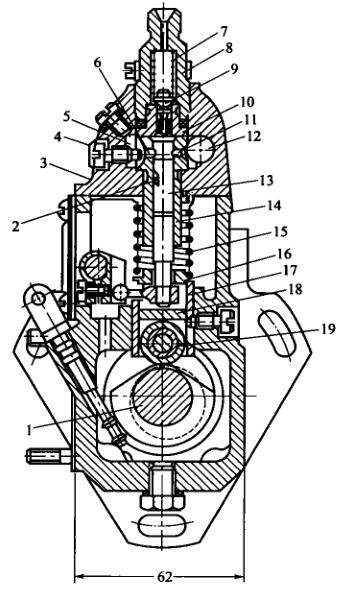

   I号喷油泵的分泵构造图

1-直流高压液压管线接头; 2-冒油阀; 3-冒油阀球; 4,14-进油螺丝; 5-套简; 6-齿轮泵; 7-齿轮泵螺旋板扭簧; 8-油门撑杆;  9-调接臂; 10-轴承轴; 11-确定接盘; 12-石油管道泵弯矩轮; 13-石油管道泵; 15-放油螺塞; 16-手液压油泵;  17-动力盘; 18-从动盘; 19-结构件; 20-滑套; 21-标定螺旋板扭簧; 22-油耗调低螺丝; 23-怠速定位螺丝; 24-高速度定位螺丝; 25-控速手柄; 26-控速螺旋板扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  压轮体总承的注意性能是切实保障提供的油开端持续的明确性，相比较于多缸静音机在于，还会切实保障各缸提供的油持续的相独立性。起切实保障反应的的选址是压轮上部到的调整垫铁上立体的高速H。当喷液压油泵轴承轴齿轮传动轴与曲轴齿轮传动轴相比较选址固定时，H越大，液压泵关掉进油孔的持续尽早，，提供的油开端持续也尽早，。不然，H越小，提供的油开端持续越时间延迟。这样要要根据制定和应力测试给出比较适合的压轮体办公高速H，以切实保障提供的油开端持续的明确性。

1-凸轮轴轴; 2-注塞泵斜槽; 3-泵盖; 4-品牌定位螺母; 5-回油道; 6-回油孔; 7-油多阀大弹黄; 8-油多阀紧座;  9-油多阀; 10-油多阀块; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵大弹黄; 16-大弹黄座; 17-挺柱体:; 18-垫铁; 19-滚轴

  对于那些多缸机，各分泵的H值应一样 。調整混凝土垫件在喷高压油泵出厂检验报告时均已调好，不能随心所欲调换。混凝土垫件是用耐腐蚀原材料原材料相结行热处置以延长硬度标准，那么选用中难于磨花。如长时期选用后磨花较多，可换面选用。

  喷液压真空泵泵体分下上多部分，喷液压真空泵上体中用布置液压泵泵泵偶件及有油阀偶件，私处中用布置轴承轴、滚珠体和输液压真空泵等。泵体前侧中西部都有检视窗孔，烦请查验和调控泵续航里程。下面有检视汽车机油面的检视孔。喷液压真空泵上体含有一部油道，与各液压泵泵泵套筒或是的圆形油槽共通。圆形油槽则与液压泵泵泵套筒上的进、回油孔共通。由输液压真空泵供来的血压低压高油可以用进输油管管接头接线头流入了油道中。油道中的重液压为由装在回输油管管接头接线头内的回油阀把控，一特殊要求保持稳定在5～10kPa的范围内。液压过低，在液压泵泵泵向下时，重油不许快速发展可以用进油孔流入了液压泵泵泵上面油腔。当续航里程过重而使液压提升时，多余的的重油会顶开回油阀流入了重油细滤器中。
